科学家通过原位PL、STEM等技术揭示了扩散介导合成方法对有机–无机混合钙钛矿纳米晶体（PNCs）的结构、形貌和光电性能的影响！
科学家通过荧光显微镜、TEM等仪器分析了光敏剂TBmA-Glu在体内外的抗肿瘤效果及其相关机制!
透射电子显微镜（TEM）和聚焦离子束（FIB）等先进仪器揭示二维范德瓦尔斯晶体InSe在压缩下的马氏体相变及其塑性特性！
国产三坐标测量机产业走访第5站中图仪器：从纳米到百米，坚持全尺寸链自主研发
【研究背景】电诱导的非晶化在材料系统中较为罕见，迄今为止仅在少数材料体系中通过脉冲电流实现，且大多基于熔融-淬火过程。然而，若能避免熔化步骤，直接通过电场实现固态非晶化，则为低功耗器件应用开辟了新的可能性。
在此，宾夕法尼亚大学Ritesh Agarwal教授课题组以及印度科学学院Pavan Nukala团队携手报告了一种能效高且不寻常的固态长程非晶化现象，该现象发生在铟硒（In₂Se₃）纳米线的铁电β″-相中，通过施加直流偏压而非脉冲电刺激来实现。施加的电场垂直于极化方向，电流沿范德华层方向流动，并产生压电应力，这一些因素共同作用，导致了层间滑移缺陷的形成和由面内极化旋转引发的耦合无序。
当电诱导的无序达到临界极限时，结构变得挫败，并局部崩塌成非晶相，且这一现象通过声学跃变在更大的微观尺度上得到复制。作者的工作揭示了铁电顺序与外加电场、电流及内部生成的应力之间的多模耦合机制，这些机制可用于设计新型材料和器件，非常适合于低功耗电子和光电子应用。
表征解读】本文通过一系列先进的表征手段，深入分析了铁电β″-In₂Se₃纳米线在施加直流偏压条件下的长程固态非晶化（SSA）过程，揭示了该过程中电场、电流、压电应力、声学跃变和焦耳加热等因素的复杂相互作用。通过高分辨率透射电子显微镜（HRTEM）、高角度环形暗场扫描透射电子显微镜（HAADF-STEM）、原位透射电子显微镜（DFTEM）以及PFM光谱技术等多种微观表征手段，本文揭示了β″-In₂Se₃纳米线在电场驱动下的结构演化及相变过程，从而为深入理解该材料的独特性质和潜在应用提供了新的理论依据。
首先，本文利用HAADF-STEM成像技术，通过高分辨率成像直接观察到β″-In₂Se₃纳米线在施加直流偏压后的微观结构变化。通过布拉格滤波和逆傅里叶变换（FFT），有效增强了位错对比度，揭示了材料中的位错和缺陷分布。此外，通过对硒原子的位移进行映射，揭示了硒原子在施加电场后的微观位移行为，进而推测出材料在电场驱动下的结构变化机制。这一发现表明，β″-In₂Se₃纳米线中不同相的稳定性受到电场的显著影响，为后续研究提供了可靠的微观数据支持。
针对该材料在外电场作用下的独特现象，本文通过原位TEM实验和PFM开关行为分析，进一步探讨了材料的极化开关行为及其在结构演变中的作用。在原位加热和电压偏压实验中，采用了高分辨率透射电子显微镜（HRTEM）和差分电场透射电子显微镜（DFTEM）技术，实时观察了纳米线在电压偏压下的微观形变过程。根据结果得出，β″-In₂Se₃纳米线在电场作用下发生了从有序到无序的转变，这一转变过程与材料内部的压电应力、焦耳加热效应和电场的相互作用紧密关联。此外，通过PFM光谱测量，研究者还发现纳米线的极化开关行为与材料的压电响应紧密关联，表明该材料在电场作用下的极化反转行为对其非晶化过程起到了关键作用。
通过这些微观机理表征，本文成功揭示了β″-In₂Se₃在外电场驱动下的非晶化现象及其过程中的物理机制。研究表明，电场不仅对材料的相变起到了诱导作用，而且通过调控材料内部的应力场和载流子分布，逐步推动了非晶化过程的发生。基于这一发现，本文提出了通过外电场调控材料相变的新思路，且这一机制为设计新型铁电、压电器件提供了理论依据。
总之，通过多种高精度的表征技术，本文深入分析了β″-In₂Se₃纳米线在外电场作用下的结构演变与相变过程，揭示了电场驱动下的长程固态非晶化机制。通过这一些表征手段，本文不仅丰富了对铁电半导体材料的理解，还为开发基于电场控制的相变材料和器件提供了新的思路。最终，这一研究推动了功能材料领域的进步，特别是在新型电子器件和智能材料的设计与应用方面，具备极其重大的学术和应用价值。
图1：原位合成的β″-In₂Se₃纳米线的透射电子显微镜（TEM）表征。

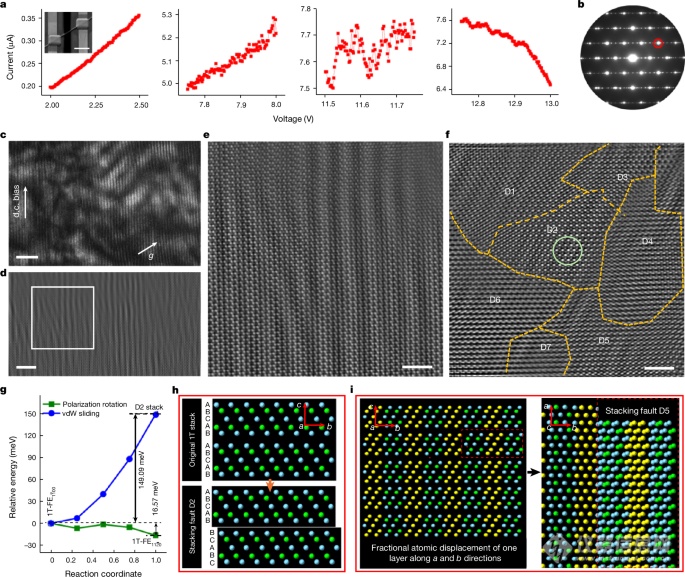

图3：β″-In₂Se₃纳米线器件在施加一系列直流电流-电压扫描前后的扫描透射电子显微镜（STEM）分析，显示滑移缺陷的形成。
图4：β″-In₂Se₃纳米线器件的原位偏压动态透射电子显微镜（DFTEM）成像及非晶化现象的观察。
科学启迪】本文揭示了铁电β″-In₂Se₃纳米线在直流偏压作用下发生的独特长程固态非晶化（SSA）过程，体现了电场、电流、压电应力等多重因素的协同作用。这一发现不仅扩展了对多功能材料在极端条件下行为的理解，也为开发新型功能材料提供了宝贵的视角。通过揭示多种材料特性（如层状、半导体、铁电和压电）协同作用下的非晶化机制，研究为设计具备自适应性或可调性能的铁电和压电材料开辟了新的方向。此外，本文的实验和计算方法论结合为理解材料相变及其动力学行为提供了新的技术方法，尤其是在原位表征和高分辨率成像方面的突破，能为未来材料的多尺度模拟和设计提供理论指导。
江苏省苏力环境科技有限责任公司192.45万元采购搅拌器,液液萃取仪,快速溶剂萃取,气体采样器,气体...
钢研纳克成果入选市场监管总局“计量促进新质生产力发展”优秀案例和典型案例
珂睿科技参加上海慕尼黑分析生化展：Leo、Sco系列新一代UHPLC，感受智慧分析的无限可能
国产三坐标测量机产业走访第5站中图仪器：从纳米到百米，坚持全尺寸链自主研发
科学家利用XRD、SEM和TEM等表征技术深入分析了Cu1-TiO2-x/Z-MOF新型材料的微观结构和光电性能!
科学家通过原位拉曼光谱和差分电化学质谱技术深入研究了Pt电极表面水氧化生成H2O2的机理！
科学家通过X射线衍射（XRD）和扫描电子显微镜（SEM）等多种手段揭示了LAGP膜在锂提取过程中微观演变与性能变化！
核磁共振（NMR）和质谱（MS）等仪器揭示光催化下烯烃的区域选择性功能化的新机制!
科学家通过时间分辨光谱技术（TA光谱）成功揭示了CdSe纳米板中的奥特-汤恩斯分裂效应！
扫描隧道显微镜STM和扫描隧道谱STS等技术揭示石墨烯纳米材料中自旋多体系统的特性！
科学家通过拉曼光谱、PL光谱、ICP-AES、SEM、TEM等技术揭示不同掺杂浓度、厚度以及层数的MoSe2和WSe2对二维场效应晶体管（2D FETs）性能的影响！
科学家通过原位扫描电子显微镜（SEM）和正电子湮没寿命谱仪（PALS）等仪器揭示孤立的锂硅（LixSi）颗粒在锂离子电池容量恢复中的关键作用！
